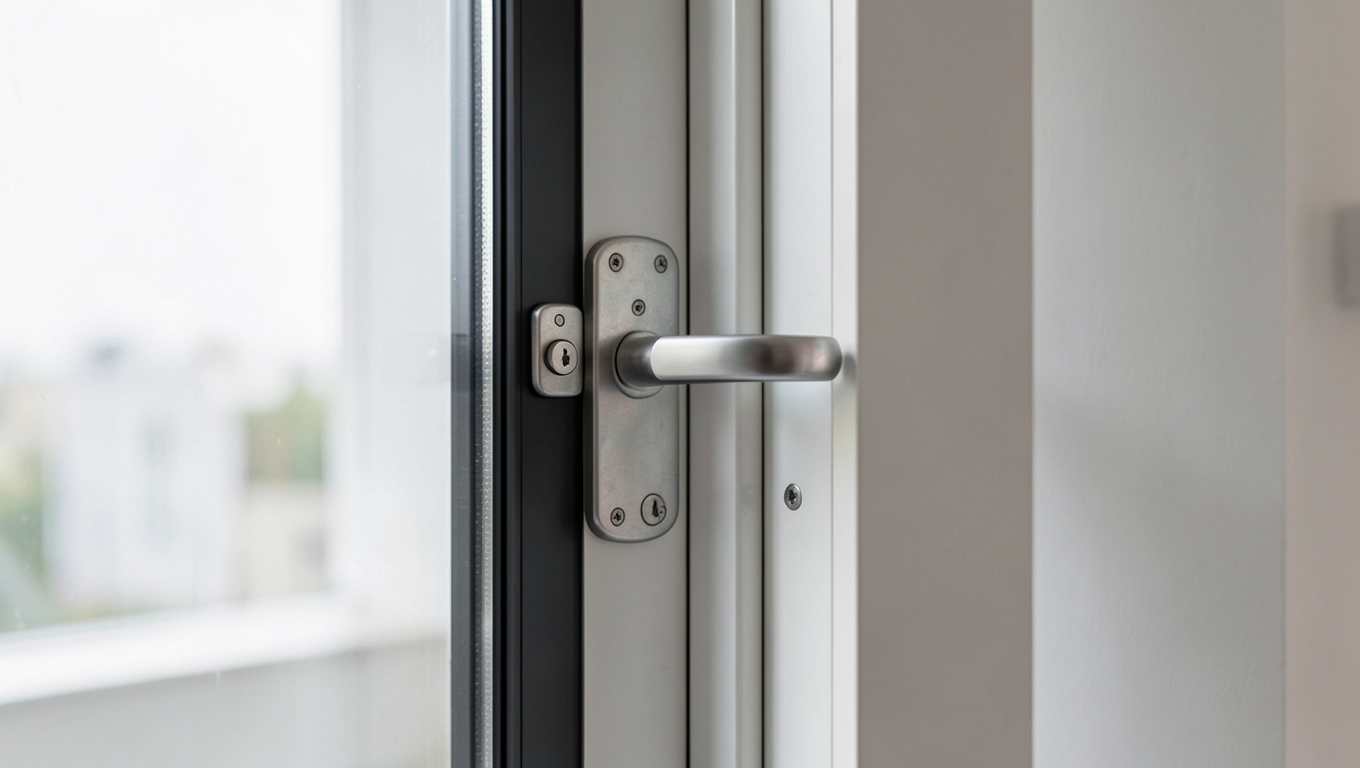

Klamka podnoszona do góry – zasuwnice wielopunktowe obsługiwane klamką KFV

Drzwi wejściowe zamykają się szczelnie tylko wtedy, gdy klamka podnoszona do góry robi swoją robotę. Kto raz poczuł luźne skrzydło, wypadające z ościeżnicy przy podmuchu wiatru, ten rozumie, że jeden punkt ryglowania to za mało. Zasuwnica wielopunktowa obsługiwana klamką zmienia codzienność: jeden ruch ręki, skrzydło dociśnięte na całym obwodzie, a klucz jednokrotny blokuje cały mechanizm. W poniższym tekście rozbieram na części cztery serie modułowe jednego producenta (od najprostszej po flagową), pokazuję różnicę między bolcami, hakami a grzybkami oraz tłumaczę, dlaczego nie warto montować takiego mechanizmu samodzielnie.

• Jak działa zasuwnica obsługiwana klamką
• Zasuwnice AS 4640, 4540, 4340 i 4100 porównanie serii
• Zasuwnica z hakami, bolcami i grzybkami dobór do typu drzwi
• Modułowa zasuwnica KFV korzyści dla producentów drzwi
• Najczęstsze błędy montażowe i jak ich uniknąć
• Dobór zasuwnicy praktyczny poradnik
• FAQ eksperckie

Jak działa zasuwnica obsługiwana klamką

Mechanizm jest zaskakująco prosty, a właśnie ta prostota decyduje o niezawodności. Pociągnięcie klamki do góry uruchamia wstępny naciąg stalowej listwy wsuniętej w frez ościeżnicy. Na końcu listwy pracują elementy ryglujące, które wchodzą w gniazda kaset zamontowanych w futrynie. Gdy klamka wraca do pozycji poziomej, docisk uszczelki rozkłada się równomiernie na całej wysokości skrzydła. Dzięki temu drzwi nie opadają po kilku latach użytkowania.

Przekręcenie klucza w zamku centralnym powoduje zablokowanie wszystkich rygli jednocześnie. Wystarczy jeden obrót, by drzwi były zamknięte w trzech, a nawet czterech punktach. Rozdzielenie funkcji (klamka rygluje, klucz blokuje) oznacza mniejsze zużycie wkładki i zero ryzyka, że ktoś sforsuje zamek, próbując jedynie pociągnąć za klamkę od zewnątrz.

Wewnątrz listwy pracuje ślizgacz z tworzywa o niskim współczynniku tarcia. Ten detal ma znaczenie, bo przy codziennym otwieraniu i zamykaniu klamka nie powinna stawiać oporu. Różnica między tanim mechanizmem a modułowym odczuwalna jest już po pierwszym tygodniu: w tańszym klamka szarpie, w modułowym chodzi płynnie, a elementy ryglujące wskakują na miejsce z wyraźnym, przyjemnym kliknięciem.

Elementy składowe takiej zasuwnicy to: klamka wewnętrzna i zewnętrzna (z trzpieniem 8 lub 10 mm), listwa czołowa o zmiennej długości, kasety ościeżnicowe dopasowane do profilu drzwi oraz opcjonalne przedłużki umożliwiające montaż w skrzydłach o wysokości do 3 m. Producent modułowy dostarcza te komponenty w zestawie, a nie jako oddzielne części do samodzielnego kompletowania.

Zasuwnice AS 4640, 4540, 4340 i 4100 porównanie serii

Seria AS 4640 to flagowiec: łączy bolce i haki w jednej listwie, dzięki czemu działa jak hybryda. Haki chwytają ościeżnicę, bolce stabilizują skrzydło. Taki duet sprawdza się w drzwiach o masie przekraczającej 80 kg, gdzie standardowa zasuwnica mogłaby nie utrzymać geometrii. Norma PN-EN 1627 w klasie RC3 oznacza, że drzwi wytrzymają próbę włamania narzędziami przez co najmniej pięć minut.

AS 4540 stawia na same haki stożkowe. To rozwiązanie dedykowane drzwiom opadającym, czyli takim, których skrzydło z czasem traci równoległość. Hak, w przeciwieństwie do bolca, wciąga skrzydło do ościeżnicy i samocentruje położenie. Efekt: nawet przy lekkim przekoszeniu klamka pracuje płynnie, a drzwi zamykają się szczelnie.

AS 4340 to klasyka z bolcami stalowymi. Konstrukcja prosta, ale solidna: cztery bolce rozmieszczone równomiernie na wysokości listwy. To zasuwnica dla standardowych drzwi wejściowych, gdzie nie ma potrzeby walki z opadaniem, a właściciel oczekuje trwałości liczonej w dekadach. Mechanizm sprawdzony w milionach drzwi na rynku europejskim.

AS 4100 wyróżnia się czterema grzybkami obrotowymi. Grzybek, obracając się o 90 stopni, wchodzi w kasetę i tam klinuje się, nie pozwalając na wycofanie. Taka konstrukcja daje regulację docisku nawet do 3 mm, co jest nieocenione przy drzwiach narażonych na zmiany temperatury (rozszerzalność PVC, kurczenie drewna). Jeśli po sezonie grzewczym drzwi zaczynają trzeszczeć, grzybki skorygują luz bez wzywania serwisu.

Zasuwnica z hakami, bolcami i grzybkami dobór do typu drzwi

Bolce stalowe wchodzą w gniazdo ruchem prostoliniowym. Dociskają drzwi do ościeżnicy, ale nie korygują przekoszenia. Nadają się do profili aluminiowych, PVC oraz drewnianych, o ile skrzydło nie opadło i tolerancja wymiarowa mieści się w granicach ±1 mm. Tani montaż, prosta eksploatacja, niezawodność w codziennym użytkowaniu.

Haki stożkowe wykonują dodatkowy ruch obrotowy podczas wciągania skrzydła. To znaczy, że potrafią skompensować opadnięcie nawet o 2-3 mm. W drzwiach drewnianych, gdzie wilgotność sezonowo zmienia geometrię skrzydła, haki są rozwiązaniem problemu, którego bolce nie są w stanie rozwiązać. Mechanizm nie wymaga dodatkowej regulacji, bo sam się centruje.

Grzybki obrotowe to poziom wyżej: regulacja docisku odbywa się śrubokrętem imbusowym przy samej listwie. Monter może ustawić siłę docisku każdego grzybka osobno, kalibrując szczelność w zależności od pory roku. To rozwiązanie droższe, ale jedyne, które pozwala precyzyjnie dostroić drzwi bez ich demontażu. Przy wysokości skrzydła powyżej 2,2 m różnica w szczelności między grzybkami a bolcami robi się wyraźnie wyczuwalna pod stopą przy przeciągu.

Zasuwnica wielopunktowa KFV w wersji modułowej pasuje zarówno do profili PVC, jak i aluminiowych oraz drewnianych. Warunek jest jeden: krawędź skrzydła musi mieć odpowiedni frez pod listwę czołową, a ościeżnica pod kasety. W drzwiach aluminiowych z przekładką termiczną sprawdzają się warianty z listwą U 10x30x10, bo ich geometria nie koliduje z komorami izolacyjnymi profilu.

Modułowa zasuwnica KFV korzyści dla producentów drzwi

System modułowy oznacza identyczne frezowanie na etapie produkcji skrzydła, niezależnie od tego, która seria zasuwnicy trafi finalnie do drzwi. Producent drzwi frezuje raz, a dobiera mechanizm na końcu linii montażowej, reagując na konkretne zamówienie. Efekt: redukcja stanów magazynowych sięgająca 40%, bo zamiast czterech różnych listew trzyma się jedną, a sam mechanizm w środku różni się w zależności od serii.

Kolejna zaleta to zmiana kierunku otwierania na miejscu. W drzwiach prawych i lewych pracuje ta sama listwa, wystarczy przełożyć kasety i odwrócić klucz. Monter na budowie nie musi wzywać dostawcy z nowym komponentem, jeśli klient nagle zmieni zdanie. To oszczędność czasu rzędu 1-2 godzin na jedną parę drzwi.

Identyczne elementy ramowe upraszczają logistykę i szkolenie. Pracownik obsługujący linię montażową uczy się jednego schematu, a nie pięciu. Mniejsza liczba wariantów oznacza też mniej pomyłek w magazynie i szybszą kontrolę jakości. System modułowy sprawdza się wszędzie tam, gdzie producent wytwarza drzwi seryjnie, a nie jednostkowo.

Parametry techniczne obejmują: odległość osi klamki od 25 do 65 mm, rozstaw PZ (92, 88, 85, 72 mm) oraz RZ (94, 74 mm), warianty listew czołowych od F16 do U 10x30x10, a także wykończenia powierzchni: ocynk, RAL 9007 (szary aluminiowy), RAL 9016 (biały), RAL 9005 (czarny) oraz stal szczotkowana. Wysokość drzwi obsługiwana przez system dochodzi do 3 m przy zastosowaniu przedłużek.

Z perspektywy normatywnej każda z czterech serii spełnia wymagania europejskie w zakresie odporności na włamanie. Certyfikacja obejmuje testy wytrzymałościowe (minimum 100 000 cykli otwarcia i zamknięcia), odporność na korozję (96 h w mgle solnej) oraz próby siłowe przy użyciu narzędzi ręcznych. Producent z ponad 160-letnią tradycją w branży okuć dostarcza dokumentację potrzebną do odbioru budowlanego.

Najczęstsze błędy montażowe i jak ich uniknąć

Błąd pierwszy: zbyt płytki frez pod listwę. Skrzydło osiada wtedy na ościeżnicy zanim klamka wykona pełny obrót. Klamka się blokuje, a właściciel siłą dociska drzwi, niszcząc mechanizm. Rozwiązanie: frezować na głębokość zalecaną przez producenta, z tolerancją ±0,2 mm.

Błąd drugi: kasety ościeżnicowe nieosiowe. Jeśli kaseta w futrynie przesunięta jest o 2 mm względem bolca lub haka, element ryglujący uderza w krawędź kasety zamiast w nią wjechać. Po kilku tygodniach krawędź się wykrusza, drzwi zaczynają stawiać opór. Rozwiązanie: szablon montażowy producenta, nie "na oko".

Błąd trzeci: brak smarowania. Ślizgacz listwy potrzebuje smaru silikonowego lub teflonowego raz na 12 miesięcy. Bez smaru element ryglujący traci płynność, klamka zaczyna szarpać, a plastikowe prowadnice pękają. Rozwiązanie: konserwacja zapobiegawcza co rok, najlepiej przed sezonem zimowym.

Błąd czwarty: zbyt długie śruby mocujące. W drzwiach PVC śruby dłuższe niż 25 mm przebijają komorę wzmacniającą i wchodzą w strefę izolacji termicznej, tworząc mostek cieplny. Efekt: skropliny na wewnętrznej stronie ościeżnicy zimą. Rozwiązanie: śruby o długości dobranej do profilu, maksymalnie 20 mm w PVC.

Dobór zasuwnicy praktyczny poradnik

Pierwsze pytanie brzmi: jaki profil drzwi? Drewno, PVC, aluminium czy stal każdorazowo wymusza inny typ elementu ryglującego i inny wariant listwy czołowej. Profil o grubości 70 mm potrzebuje innej kasety niż profil 85 mm. Bez tej informacji żaden doradca nie dobierze właściwego kompletu.

Drugie pytanie: jaka klasa bezpieczeństwa? Dla mieszkania w bloku zabezpieczonym domofonem wystarczy RC2. Dla domu jednorodzinnego na obrzeżach miasta warto wybrać RC3, a w rezydencji podmiejskiej nawet wyższą. Norma PN-EN 1627 definiuje siedem klas; do drzwi wejściowych stosuje się zazwyczaj RC2-RC4.

Trzecie pytanie: jaki budżet? Różnica między AS 4100 a AS 4640 to około 30-40% ceny zestawu. Jeśli drzwi nie opadają i nie wymagają regulacji, tańsza seria da taki sam poziom bezpieczeństwa. Jeśli jednak zależy Ci na trzech punktach ryglowania z hakami i bolcami jednocześnie, dopłata ma sens i zwróci się w postaci szczelności przez lata.

Czwarte pytanie: jaka intensywność użytkowania? Drzwi w domu otwierane 20 razy dziennie powinny mieć mechanizm o podwyższonej odporności na ścieranie. Drzwi do biura, przez które przechodzi 200 osób dziennie, wymagają już serii z hakami i przedłużek wzmacniających. Cyklowość testowana w laboratorium zaczyna się od 100 000 cykli.

Piąte pytanie: czy planujesz drzwi dwuskrzydłowe? W skrzydle biernym potrzebna jest zasuwnica górna i dolna zsynchronizowana, co wymaga dodatkowego okucia ryglującego. Bez tego skrzydło bierne będzie się kołysać i uderzać w próg przy podmuchu wiatru.

FAQ eksperckie

Kiedy wybrać grzybki, a kiedy bolce? Grzybki obrotowe sprawdzają się w drzwiach wymagających regulacji docisku (zmiany sezonowe, lekko opadające skrzydło). Bolce stalowe wybieramy tam, gdzie geometria jest stabilna, a priorytetem jest prostota i trwałość. Haki to rozwiązanie pośrednie, dedykowane drzwiom z tendencją do opadania.

Czy zasuwnica pasuje do drzwi aluminiowych i PVC? Tak, ale pod warunkiem dobrania odpowiedniego wariantu listwy czołowej i kaset. W PVC stosuje się listwę płaską F16 lub F20, w aluminium często listwę U 10x30x10, która wchodzi w rowek profilu. Kasety dobiera się do konkretnego systemu profili, dlatego montaż bez wiedzy o producencie profili jest ryzykowny.

Konserwacja: co ile, czym smarować? Raz na 12 miesięcy wystarczy kilka kropel smaru silikonowego na ślizgacz listwy i kroplę oleju do zamków (nie WD-40, lecz olej mineralny) na wkładkę. Ruchome elementy ryglujące czyści się suchą ściereczką z mikrofibry. Smar grafitowy jest zakazany, bo brudzi i przyciąga kurz.

Czy zasuwnica modułowa KFV różni się ceną od zasuwnicy jednopunktowej? Tak, średnio 2,5-3,5 raza w zależności od serii. Ale różnica zwraca się w postaci braku konieczności wymiany po 8-10 latach, lepszej szczelności termicznej i akustycznej (tłumienie hałasu o 8-12 dB) oraz wyższego poziomu bezpieczeństwa bez dodatkowych zamków pomocniczych.

Jak długo trwa montaż zasuwnicy wielopunktowej w gotowych drzwiach? Wymiana zasuwnicy jednopunktowej na wielopunktową trwa od 3 do 5 godzin, jeśli drzwi mają już fabryczne frezy. W drzwiach bez frezów to 6-8 godzin plus czas schnięcia kleju. Samodzielny montaż bez doświadczenia trwa dwa razy dłużej i obarczony jest ryzykiem utraty gwarancji.

Do pobrania pozostaje katalog techniczny z rysunkami technicznymi poszczególnych serii, listą kompatybilnych profili oraz tabelą tolerancji montażowych. W razie wątpliwości pomocny będzie kontakt z doradcą technicznym, który na podstawie projektu drzwi wskaże optymalną serię i zestaw elementów dodatkowych. Konfigurator online pozwala natomiast samodzielnie dobrać zasuwnicę do profilu, klasy RC i koloru, porównując warianty w czasie rzeczywistym.
