Budowa klamki okiennej: elementy i mechanizm

Redakcja 2025-12-30 10:15 / Aktualizacja: 2026-02-14 10:52:11 | Udostępnij:

Gdy klamka w oknie PVC nagle obraca się luźno, uniemożliwiając szczelne zamknięcie skrzydła, ogarnia cię frustracja i bezradność – zwłaszcza gdy zależy ci na błyskawicznej naprawie bez wzywania drogiego specjalisty. Zrozumienie budowy klamki okiennej od podstaw pozwoli ci uniknąć takich problemów: kluczowe elementy, takie jak trzpień kwadratowy przenoszący ruch na zaczepy, śruby mocujące rozetę oraz zaślepka chroniąca mechanizm, decydują o jej płynnym działaniu i trwałości. Poznasz tu szczegółowo mechanizm pracy klamki, typowe usterki – jak zużyty trzpień czy poluzowane śruby – oraz prosty przewodnik po demontażu i montażu nowej, co umożliwi samodzielną wymianę w kilka minut, oszczędzając setki złotych i godziny czekania na fachowca. Dzięki temu zyskasz pewność siebie w domowych naprawach i okna zawsze gotowe do użytku.

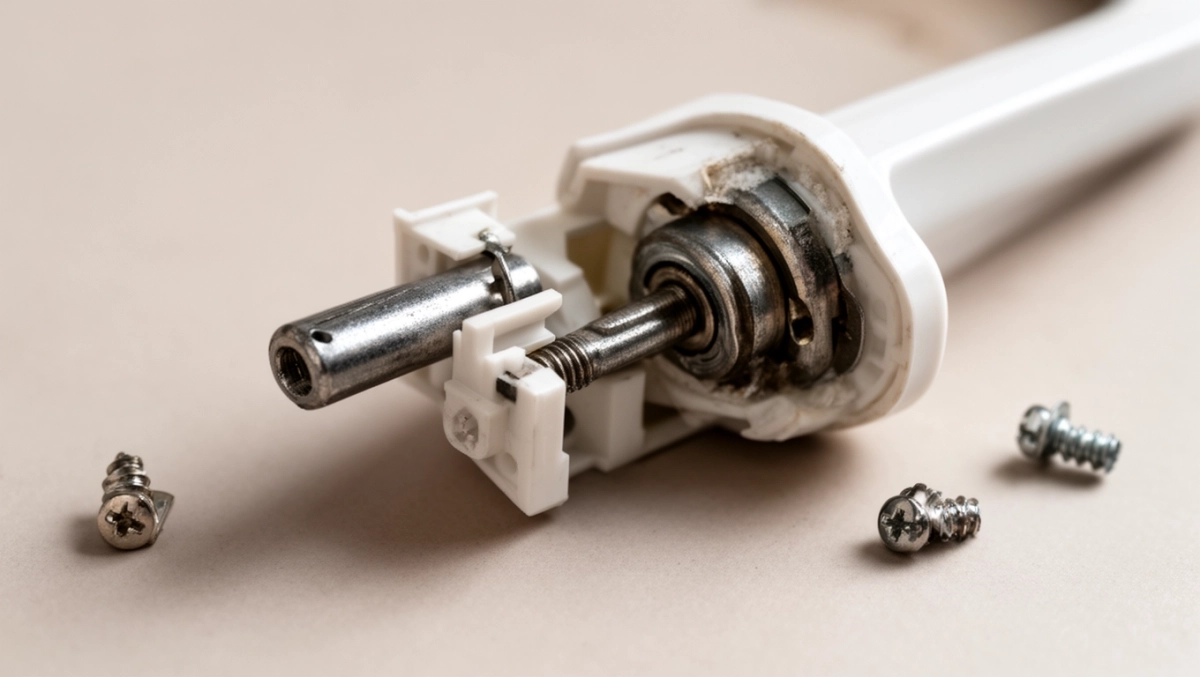

Budowa klamki okiennej

Elementy klamki okiennej

Klamka okienna składa się z kilku precyzyjnie spasowanych części, które razem zapewniają płynne otwieranie i zamykanie okna PVC. Podstawowym elementem jest uchwyt, ergonomicznie wyprofilowany dla wygody użytkownika, mocowany do trzpienia. Rozeta osłania mechanizm montażowy, chroniąc przed kurzem i wilgocią, podczas gdy podstawa integruje się z profilem okna. Śruby i zaślepka dopełniają konstrukcję, gwarantując stabilność. Te komponenty muszą być kompatybilne z okuciami, by uniknąć problemów z synchronizacją.

W oknach PVC klamki projektuje się z trwałych materiałów, takich jak cynk czy aluminium, odpornych na korozję. Uchwyt często pokrywa się powłoką lakierowaną lub plastikową dla estetyki i chwytu. Trzpień, kwadratowy pręt, przenosi ruch obrotowy na zaczepy skrzydła. Rozeta może być okrągła lub wydłużona, dopasowana do szerokości profilu. Zaślepka ukrywa śruby, nadając czysty wygląd. Każdy element pełni konkretną rolę w codziennym użytkowaniu.

Podczas doboru nowej klamki zwracaj uwagę na rozstaw otworów montażowych, zazwyczaj 43 mm w standardowych modelach. Klamki z funkcją blokady dziecka integrują dodatkowy mechanizm pod uchwytem. Modele z kluczykiem oferują zabezpieczenie przed włamaniem. Wszystkie te elementy składają się na spójną całość, łatwą do demontażu. Zrozumienie ich budowy ułatwia samodzielną interwencję.

Zobacz także: Budowa klamki do drzwi: elementy i mechanizmy

Trzpień w klamce okiennej

Trzpień to serce klamki okiennej, kwadratowy pręt o przekroju 7 mm, który obraca się synchronicznie z uchwytem i steruje mechanizmami okna PVC. Wystaje on z podstawy klamki, wchodząc w profil skrzydła, gdzie współpracuje z zapadkami okuć. Długość trzpienia, zwykle 20-40 mm, dobiera się do grubości profilu okna. Materiał – stal nierdzewna lub mosiądz – zapewnia wytrzymałość na tysiące cykli obrotów. Uszkodzenie tego elementu powoduje dysfunkcję całej klamki.

W klamkach standardowych trzpień jest stały, zintegrowany z uchwytem, ale w modelach wymienne go wyciąga się po demontażu. Podczas montażu należy ustawić klamkę w pozycji uchyłu, by trzpień trafił w gniazdo okucia. Różne długości trzpieni odpowiadają typom okien: krótsze do cienkich profili, dłuższe do masywniejszych. Precyzyjne spasowanie zapobiega luzom. Zawsze sprawdzaj kompatybilność przed zakupem.

Wykres pokazuje rozkład długości trzpieni w popularnych klamkach, co pomaga w doborze właściwego modelu. Najczęściej spotykany 30 mm pasuje do większości okien PVC. Wymienne trzpienie ułatwiają naprawę bez zmiany całej klamki. Ich budowa jest prosta, ale kluczowa dla szczelności i bezpieczeństwa.

Zaślepka mechanizmu klamki

Zaślepka mechanizmu klamki to plastikowy lub metalowy element, który maskuje śruby mocujące, chroniąc je przed zabrudzeniami i uszkodzeniami mechanicznymi. W oknach PVC montuje się ją na rozecie, wciskając na zatrzaski lub klej. Jej kształt dopasowany jest do profilu, zapewniając estetyczny wygląd bez widocznych otworów. Podważenie zaślepki płaskim śrubokrętem odsłania punkty montażu. To pierwszy krok w demontażu klamki.

Zaślepki występują w kolorach profilu okna, jak biały, brązowy czy antracytowy, dla spójności wizualnej. W modelach z blokadą dziecko zaślepka może mieć wycięcie na przycisk. Łatwość demontażu pozwala na szybką inspekcję śrub. Po wymianie nową zaślepkę wciska się delikatnie, unikając pęknięć. Chroni mechanizm przed wilgocią, przedłużając żywotność klamki.

W starszych oknach zaślepki bywają kruche, pękając przy podważaniu, dlatego warto mieć zapasową. Jej rola wykracza poza dekorację – stabilizuje rozetę. Zawsze czyść powierzchnię przed montażem nowej, by dobrze przylegała. Ten drobny element znacząco wpływa na trwałość całej konstrukcji.

Śruby mocujące klamkę

Śruby mocujące klamkę to zazwyczaj dwa krzyżakowe wkręty o długości 25-30 mm, wkręcane w profil okna PVC przez otwory w podstawie. Zapewniają one pewne trzymanie, odporne na codzienne użytkowanie. Średnica M4 lub M5 dobierana jest do grubości rozety. Po odkręceniu śrub klamka zsuwa się swobodnie z trzpienia. Używaj śrubokręta z odpowiednią końcówką, by nie uszkodzić łbów.

W oknach PVC profile mają wzmocnione punkty pod śruby, co zapobiega luzowaniu się z czasem. Śruby z nacięciem pod klucz imbusowy spotykane są w nowszych modelach dla lepszego momentu obrotowego. Przed montażem sprawdź stan otworów – jeśli wybite, zastosuj kotwy rozporowe. Dokręcaj równomiernie, unikając nadmiernej siły. To gwarantuje stabilność klamki.

  • Krzyżakowe Phillips – najpopularniejsze, łatwe w obsłudze.
  • Imbusowe – precyzyjne, w klamkach premium.
  • Samowiercące – do miękkich profili.

Lista typów śrub pokazuje różnorodność, dostosowaną do potrzeb. Wybór właściwego ułatwia wymianę.

Mechanizm działania klamki

Mechanizm działania klamki okiennej opiera się na obrocie trzpienia, który synchronizuje zapadki górne i dolne skrzydła okna PVC. W pozycji zamknięcia zapadki wchodzą w gniazda ramy, zapewniając szczelność. Przekręcenie klamki w bok odblokowuje je, umożliwiając uchył lub rozwar. Trzpień przenosi siłę na przekładnie okucia, działając jak dźwignia. Cały proces trwa ułamek sekundy, ale wymaga precyzji budowy.

W oknach PVC mechanizm integruje się z wielopunktowym zamknięciem, gdzie klamka steruje kilkoma zaczepami jednocześnie. Funkcja mikrowentylacji dodaje pozycję pośrednią. Klamka z blokadą uniemożliwia przypadkowe otwarcie. Ruch obrotowy 90-180 stopni zależy od typu okucia. Zrozumienie tego pozwala diagnozować problemy z synchronizacją.

Podczas testu po montażu obróć klamkę kilkukrotnie, sprawdzając płynność. Mechanizm musi działać bez oporu, inaczej trzpień może być źle spasowany. W nowszych oknach serwomechanizmy wspomagają ruch. To złożona harmonia elementów dla komfortu użytkownika.

Uszkodzenia trzpienia klamki

Najczęstszym uszkodzeniem trzpienia klamki jest jego zaokrąglenie lub pęknięcie po latach intensywnego użytkowania, powodujące obracanie się klamki bez efektu na okno. W oknach PVC wilgoć przyspiesza korozję, osłabiając metal. Luz na trzpieniu objawia się skrzypieniem lub blokadą skrzydła. Diagnoza jest prosta – sprawdź, czy obrót wpływa na zapadki. Wczesne wykrycie zapobiega większym problemom z oknem.

Inne uszkodzenia to wygięcie trzpienia od siłowego otwierania lub zużycie gniazda w profilu. Klamka obraca się dookoła osi, uniemożliwiając zamknięcie. Naprawa polega na wymianie trzpienia lub całej klamki. W modelach z wymiennym trzpieniem wystarczy specjalistyczny klucz. Zawsze smaruj lekko po montażu dla płynności.

W starszych oknach trzpień może się urwać, wymagając wiercenia profilu. Unikaj tego, wymieniając profilaktycznie. Objawy ignorowane prowadzą do nieszczelności okna. Regularna inspekcja przedłuża żywotność.

Montaż klamki okiennej

Montaż klamki okiennej w oknie PVC zaczyna się od ustawienia skrzydła w pozycji otwartej lub uchyłu, co ułatwia dostęp do mechanizmu. Podważ delikatnie zaślepkę płaskim narzędziem, odsłaniając śruby. Odkręć dwa wkręty śrubokrętem, zdejmując starą klamkę. Wsuń nową, z trzpieniem skierowanym w gniazdo okucia. Dokręć śruby równomiernie, unikając przekręcenia. Załóż zaślepkę na zatrzaski.

  • Ustaw klamkę w pozycji uchyłu przed demontażem.
  • Podważ zaślepkę od dołu lub boku.
  • Odkręć śruby krzyżakowe.
  • Wsuń nową klamkę, dopasowując trzpień.
  • Dokręć i przetestuj działanie.
  • Wciśnij zaślepkę.

Procedura jest identyczna dla okien aluminiowych czy drewnianych, choć profile różnią się grubością. Czas montażu to 5-10 minut. Testuj w różnych pozycjach: zamknięcie, uchył, rozwar. Jeśli trzpień nie pasuje, wybierz dłuższy model. Samodzielna wymiana oszczędza koszty fachowca.

Po montażu sprawdź szczelność uszczelek, bo luźna klamka mogła je uszkodzić. Smaruj trzpień olejem maszynowym co rok. To proste czynności podtrzymują funkcjonalność okna PVC przez lata.

Pytania i odpowiedzi

  • Jakie są główne elementy budowy klamki okiennej?

    Główne elementy to trzpień kwadratowy, który przenosi ruch na mechanizm okna, dwie śruby mocujące rozetę do profilu, zaślepka osłaniająca śruby oraz uchwyt z mechanizmem blokującym. Te komponenty zapewniają stabilność i funkcjonalność.

  • Dlaczego klamka obraca się dookoła własnej osi?

    To najczęstszy objaw uszkodzonego trzpienia kwadratowego, który zużywa się po latach eksploatacji. Klamka traci połączenie z mechanizmem okna, uniemożliwiając otwieranie lub zamykanie.

  • Jak samodzielnie wymienić klamkę okienną?

    Przekręć klamkę w pozycję otwartego okna, podważ i usuń zaślepkę, odkręć dwie śruby śrubokrętem, zdejmij starą klamkę, włóż nową z trzpieniem w profil, dokręć śruby i załóż zaślepkę. Procedura trwa kilka minut i nie wymaga specjalistycznych narzędzi.

  • Czy budowa i wymiana klamki jest taka sama dla okien PVC, aluminiowych i drewnianych?

    Tak, konstrukcja montażowa jest identyczna we wszystkich typach okien – zawsze opiera się na trzpieniu kwadratowym i dwóch śrubach mocujących, niezależnie od materiału ramy.
